採尿カップを投入すると到着確認、攪拌、ラベル発行、分注、分析装置ラックへの仕分け搬出など
効率的な検体前処理を保証する機構を備えています。
2管種搭載可能。後工程によって
子検体容器を選択できます。
・丸底チューブ
・沈渣スピッツ
検体搬送システムとシームレスに接続され、
手作業なしで指定された分析装置への
検体移送を自動化できます。
※ご希望の国／地域でのご利用の可否につきましては、個別にお問い合わせください。
ユニット詳細・処理フロー
モジュール詳細

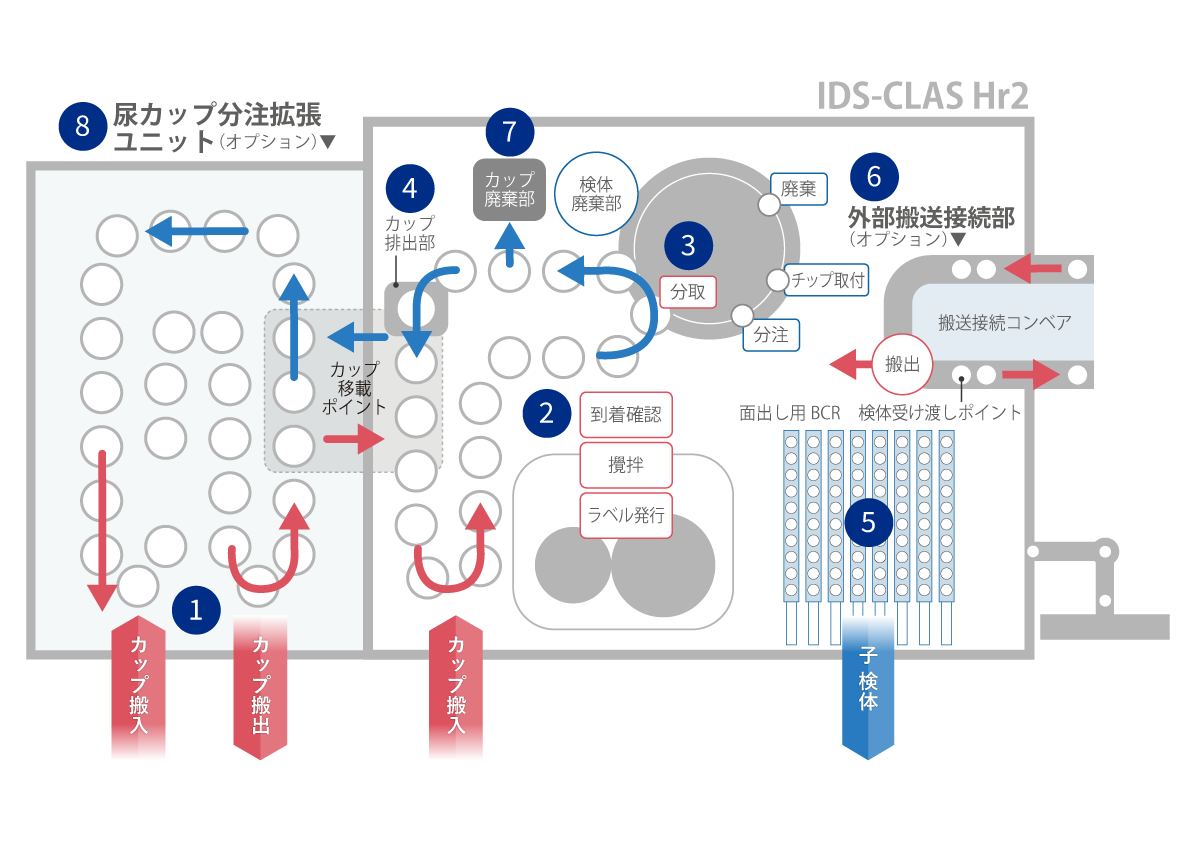

処理フロー
- 1採尿カップを投入後にバーコードを読み取り到着確認を行い、その後、採尿カップを回転させて
攪拌を行います。エラー検体はオペレーターへ知らせます。 - 2セットされた２菅種より、指定された容器をラベル発行部へ供給します。
- 3分注チップを分注部へ供給。分注処理を行います。
- 4分注処理が終了した採尿カップを搬出。オペレーターへ知らせます。
- 5分注した子検体を仕分け搬出します。
- 6子検体を外部搬送に接続します。
- 7廃棄指示のある検体は排水溝またはポリタンクへ廃棄し、指示のある採尿カップは廃棄します。
- 8拡張ユニットを追加可能です。採尿カップをセットすることで、IDS-Hr2へ検体を搬入（移載）します。
処理済みの採尿カップは収納（移載）します。

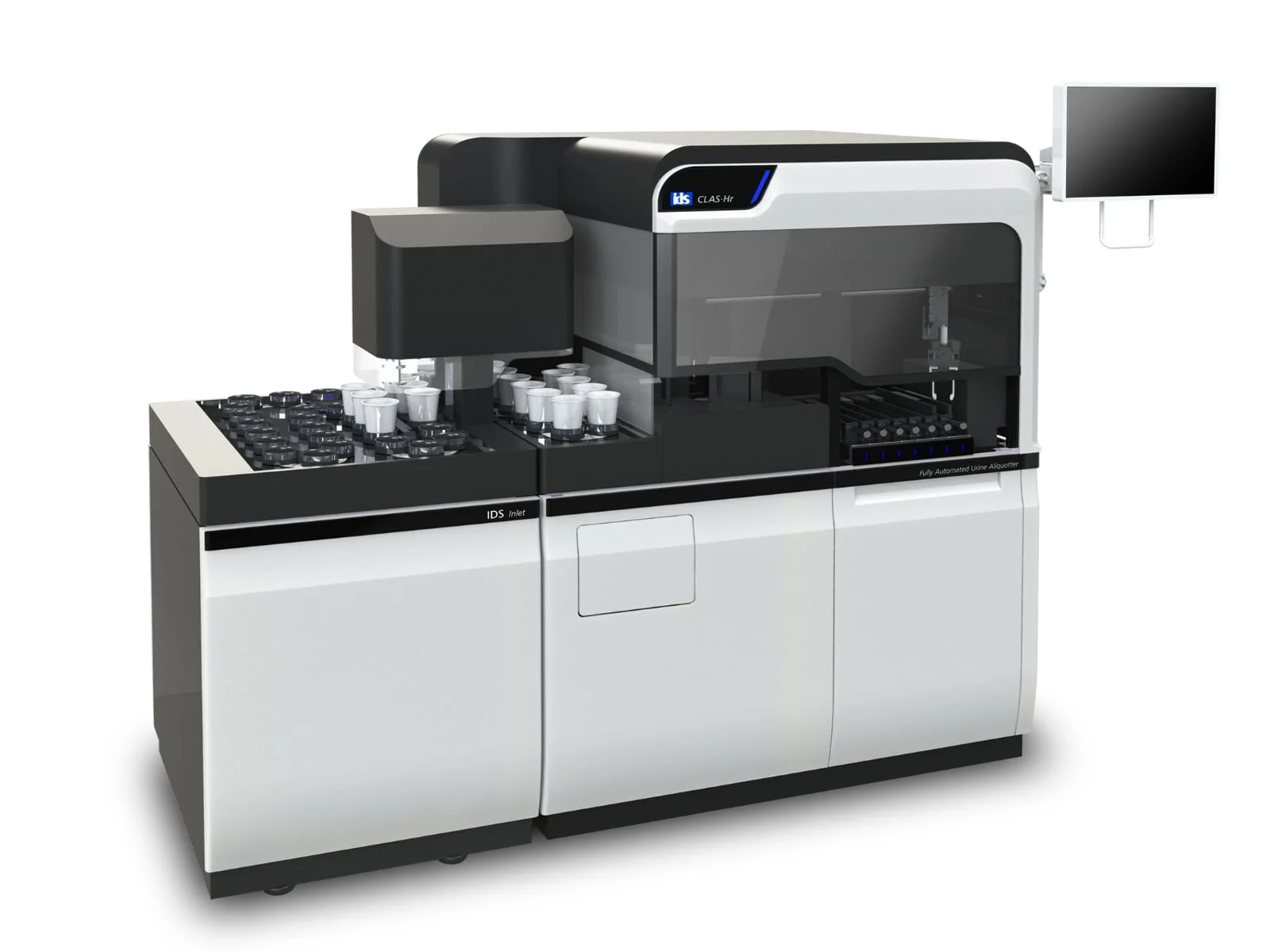

オプションで拡張ユニットを追加可能です。
外部搬送接続部／尿カップ分注拡張ユニット
ユニット仕様の詳細については、問い合わせボタンからお問い合わせください。
基本仕様
- 使用採血管（カップ）
- 採尿カップ（弊社指定サイズ内）
- 尿カップ搬入個数
- 最大10検体
- 仕分け搬出機能
- 有り：子検体搬出
- 使用可能子管
- 沈渣スピッツ、丸底チューブ
- バーコード種類
- NW-7、ITF、CODE39、CODE128より1種類を選択
- 子管搭載数
- 最大200本（1エリア100本×2エリア）
- 分注チップ
- IDS-22000チップ（IDS純正チップ）
- 分注チップ搭載数
- 最大100本
- 尿検体攪拌機能
- 有り（ワールプール・スタラー）
- 分注精度
- 分注依頼量の5％以内、CV10％以内（1.0ｍL分注時）
- 分注処理能力（速度）
- 最大180検体／時（1：1分注量＝5ｍL）
最大150検体／時以上（1：2分注量＝5mL）
- 子検体搬出数
- 最大70検体（10本ラック×7個）
- 外形寸法
- 1,100mm（W）×850mm（D) ×1,500mm（H）
- 重量
- 400kg
- 電源
- AC100V 1φ 50／60Hz 3A（本体用）
AC100V 1φ 50／60Hz 6A（ラインコントローラー用）
※仕様および外観は改良のため予告なく変更することがございます。
